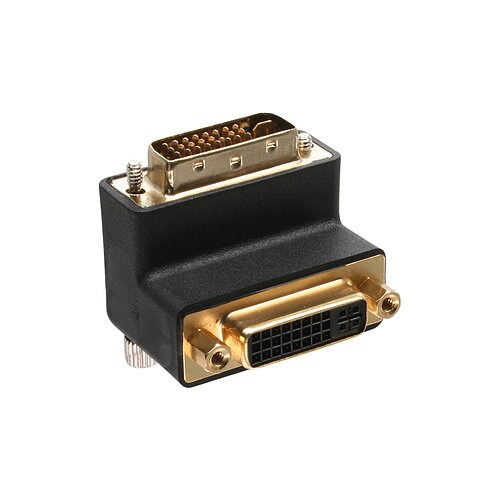

Inline® DVI-I Adapter, 90° gewinkelt, digital+analog 24+5 Stecker / Buchse

Der InLine® DVI-I Adapter ermöglicht den Anschluss eines DVI Kabels an die DVI-I Buchse eines Displays oder einer Grafikkarte. Der Adapter ist um 90° gewinkelt, sodass auch dicht an der Wand montierte Displays komfortabel angeschlossen werden können. Mit vergoldeten Kontakten für eine hochwertige Signalübertragung.

Highlights

• Seite A: DVI-I 24+5 Buchse
• Seite B: DVI-I 24+5 Stecker
• Signal: Digital und Analog (Video)
• Kontakte: Vergoldete Kontakte
• Funktion: Um 90° gewinkelt für einfache Installation bei Wandmontage
• Rändel-/Schlitzschrauben: Für sichere Befestigung
• Außen-Abmessungen: ca. 38mm (Stecker Seite) x 34mm (Buchse Seite) x 40mm (Breite)

Wissen zu DVI- und HDMI-Adaptern

DVI und HDMI sind zwei der wichtigsten digitalen Schnittstellen für Videoübertragung. Mit passenden Adaptern lassen sich ältere DVI-Geräte mit modernen HDMI-Quellen kombinieren oder umgekehrt. Hier erfährst du, welche Steckertypen es gibt, worin sie sich unterscheiden und welche Auflösungen unterstützt werden.

DVI-Varianten im Überblick

• DVI-A (12+5) - überträgt nur analoge Videosignale, z. B. von älteren Grafikkarten zu VGA-Displays.
• DVI-D (24+1) - rein digitaler Anschluss für Monitore, TVs und Projektoren. Ideal für Full-HD und 4K-Auflösungen.
• DVI-I (24+5) - kombiniert analoge und digitale Signale. Universell einsetzbar, wenn Unsicherheit über den Zielanschluss besteht.
• DVI-Dual-Link - erweiterte Variante für höhere Bandbreiten bis zu 2560×1600 @ 60 Hz.

HDMI-Typen und Unterschiede

• HDMI A - Standard-Anschluss an TV, Monitor oder Beamer. Unterstützt 4K @ 60 Hz und HDCP 2.2.
• HDMI B - Dual-Link-Version, kaum verbreitet, für sehr hohe Auflösungen - wird praktisch nicht mehr genutzt.
• HDMI C (Mini-HDMI) - kompakter Anschluss für Kameras, Tablets und Notebooks.
• HDMI D (Micro-HDMI) - sehr kleiner Stecker für Actioncams, Smartphones oder Raspberry Pi.

Auflösungen und Bildwiederholraten

• bis 4K @ 60 Hz - gestochen scharfe Ultra-HD-Darstellung für moderne Monitore und Fernseher.
• bis 4K2K @ 30 Hz - ideal für Präsentationen oder Bildschirme mit niedrigerer Frequenz.
• bis 8K - nur mit hochwertigen aktiven Adaptern und passenden Kabeln erreichbar.
• bis 3840 × 2160 @ 60 Hz - entspricht 4K-UHD-Standard für aktuelle HDMI 2.0/2.1-Geräte.

Besonderheiten und Ausstattung

• Gewinkelt oder flexibel - spart Platz hinter Geräten und verhindert Knickstellen an Kabeln.
• Vergoldete oder vernickelte Kontakte - sorgen für stabile Signalübertragung und Korrosionsschutz.
• Schirmung - verringert Störeinflüsse, wichtig bei längeren Kabelwegen oder professioneller Installation.
• Zum Einbau - für Wandplatten, Rack-Systeme oder Geräteeinbau geeignet.

HDMI?DVI-Kompatibilität

DVI-D und HDMI sind elektrisch kompatibel. Adapter ermöglichen die Verbindung ohne Qualitätsverlust - allerdings wird kein Ton über DVI übertragen. Für Audio ist ein separates Kabel nötig. Achte darauf, dass analoge Anschlüsse (DVI-A) nicht direkt mit HDMI funktionieren, da HDMI ausschließlich digitale Signale nutzt.

Typische Einsatzbereiche

• PC ↔ Monitor - DVI-D auf HDMI A für digitale Videoübertragung ohne Ton.
• Notebook ↔ Beamer - HDMI C auf DVI-D oder HDMI A, je nach Ausgang.
• Kamera ↔ Monitor - Mini- oder Micro-HDMI auf HDMI A.
• Festinstallation - Einbau-DVI oder gewinkelte HDMI-Adapter für Wand- und Rack-Lösungen.

Vergleichstabelle DVI & HDMI Steckertypen

Fazit

DVI- und HDMI-Adapter sind die optimale Lösung, um ältere und neue Geräte miteinander zu verbinden. Achte beim Kauf auf den richtigen Steckertyp (DVI-D, DVI-I, HDMI A?D) sowie die benötigte Auflösung. Vergoldete Kontakte und hochwertige Schirmung garantieren eine störungsfreie Bildübertragung.
