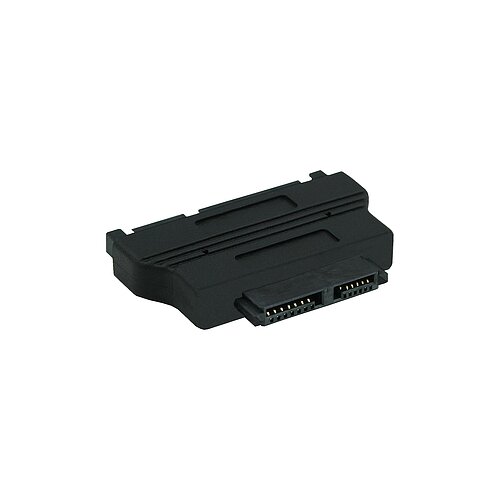

Inline® Adapter SATA, 22pol. Buchse (7+15) auf Slimline 13pol. Stecker (7+6)

Mit dem InLine® SATA Adapter können Sie DVD/CD-Laufwerke mit Slimline SATA 13-poligem Stecker (7+6) problemlos an einen Standard SATA 22-poligen Port anschließen. Perfekt geeignet für den Betrieb von 5V-Geräten. Die gerade Bauform ermöglicht eine einfache und zuverlässige Verbindung zwischen Laufwerk und PC.

Highlights

• Seite A: SATA Buchse 22-polig (7+15)
• Seite B: Slimline SATA Stecker 13-polig (7+6)
• Signal: Daten
• Variante: Gerade
• Besonderheit: Unterstützt 5V-Geräte
• Lieferumfang: 1 Stück

Wissen zu SATA und eSATA Adaptern

SATA- und eSATA-Adapter ermöglichen den flexiblen Anschluss von Festplatten, SSDs oder optischen Laufwerken an PCs, Mainboards oder Dockingstationen. Sie sind unverzichtbar beim Aufrüsten, Reparieren oder Erweitern von Speichersystemen - ob intern im Gehäuse oder extern über eSATA-Ports.

Unterschied zwischen SATA und eSATA

• SATA (Serial ATA) - interne Schnittstelle für Datenübertragung zwischen Laufwerk und Mainboard. Standard in fast allen PCs und Notebooks.
• eSATA (external SATA) - speziell abgeschirmte Variante für externe Laufwerke. Bietet identische Geschwindigkeit wie SATA, aber höhere Störsicherheit und robustere Steckverbindungen.

Steckverbindungen im Überblick

• SATA 7-polig - reine Datenverbindung zwischen Laufwerk und Mainboard.
• SATA 15-polig - Stromanschluss für SATA-Laufwerke, meist vom Netzteil kommend.
• SATA 22-polig (7+15) - kombiniert Daten- und Stromanschluss in einem Stecker, typisch bei 2,5"- oder 3,5"-Laufwerken.
• SATA Slimline 13-polig (7+6) - Anschluss für optische Laufwerke wie DVD- oder Blu-ray-Brenner mit zusätzlicher 6-poliger Stromversorgung.
• 4-poliger 5,25"-Stromstecker (Molex) - älterer Standard zur Stromversorgung von Festplatten oder Adaptern.

Varianten der Bauform

• Gerade Adapter - klassischer Aufbau für den direkten Anschluss ohne Richtungsänderung.
• Gewinkelt (aufwärts, abwärts, links, rechts) - spart Platz in engen Gehäusen und erleichtert das Kabelmanagement.

SATA-Standards und Übertragungsgeschwindigkeit

• SATA I - bis 1,5 Gbit/s (150 MB/s), älterer Standard.
• SATA II - bis 3 Gbit/s (300 MB/s), gängig bei älteren Mainboards.
• SATA III - bis 6 Gbit/s (600 MB/s), aktueller Standard bei SSDs und modernen PCs.

Typische Adapterarten

• SATA Buchse auf SATA Buchse - zum Verlängern von Kabeln oder Anschließen externer Laufwerke.
• SATA Stecker auf SATA Buchse - für flexible interne Verbindungen oder Winkelanpassungen.
• SATA auf Slimline - verbindet Standard-SATA-Kabel mit Slimline-Laufwerken (z. B. Notebook-DVD).
• eSATA auf SATA - für den Anschluss interner Laufwerke an externe eSATA-Ports.
• SATA auf 4-pol Molex - zum Umwandeln älterer Stromanschlüsse in SATA-Stromanschlüsse.

Typische Einsatzbereiche

• Aufrüstung von PCs und Servern - Verbindung zusätzlicher Laufwerke über freie SATA-Ports.
• Adapter für SSD-Upgrade - ältere Systeme auf moderne SATA-SSDs umrüsten.
• Externe Datensicherung - Festplattengehäuse oder Dockingstationen über eSATA anbinden.
• Service und Wartung - schnelle Verbindung von Testlaufwerken oder temporären Speicherlösungen.

Fazit

SATA- und eSATA-Adapter sind die flexible Lösung für den Anschluss interner und externer Laufwerke. Ob 7-pol Datenverbindung, 22-pol Kombi-Stecker oder Slimline-Anschluss - mit den richtigen Adaptern lassen sich nahezu alle Laufwerksvarianten sicher verbinden und zuverlässig betreiben.
